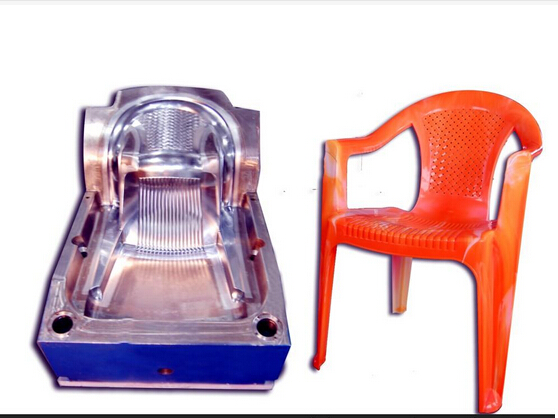

一、接受任務書 :成型塑料制件的任務書通常由制件設計者提出，其內容如下： 1. 經過審簽的正規制制件圖紙，并注明采用塑料的牌號、透明度等;2.塑料制件說明書或技術要求;3.生產產量;4.塑料制件樣品。

通常模具設計任務書由塑料制件工藝員根據成型塑料制件的任務書提出，模具設計人員以成型塑料制件任務書、模具設計任務書為依據來設計模具。

二、收集、分析、消化原始資料:收集整理有關制件設計、成型工藝、成型設備、機械加工及特殊加工資料，以備設計模具時使用;1. 消化塑料制件圖，了解制件的用途，分析塑料制件的工藝性，尺寸精度等技術要求。例如塑料制件在外表形狀、顏色透明度、使用性能方面的要求是什么，塑件的幾何結構、斜度、嵌件等情況是否合理，熔接痕、縮孔等成型缺陷的允許程度，有無涂裝、電鍍、膠接、鉆孔等后加工。選擇塑料制件尺寸精度最高的尺寸進行分析，看看估計成型公差是否低于塑料制件的公差，能否成型出合乎要求的塑料制件來。此外，還要了解塑料的塑化及成型工藝參數; 2. 消化工藝資料，分析工藝任務書所提出的成型方法、設備型號、材料規格、模具結構類型等要求是否恰當，能否落實;成型材料應當滿足塑料制件的強度要求，具有好的流動性、均勻性和各向同性、熱穩定性。根據塑料制件的用途，成型材料應滿足染色、鍍金屬的條件、裝飾性能、必要的彈性和塑性、透明性或者相反的反射性能、膠接性或者焊接性等要求;3. 確定成型方法:采用直壓法、鑄壓法還是注射法;4、選擇成型設備:根據成型設備的種類來進行模具，因此必須熟知各種成型設備的性能、規格、特點。例如對于注射機來說，在規格方面應當了解以下內容：注射容量、鎖模壓力、注射壓力、模具安裝尺寸、頂出裝置及尺寸、噴嘴孔直徑及噴嘴球面半徑、澆口套定位圈尺寸、模具最大厚度和最小厚度、模板行程等，具體見相關參數。

要初步估計模具外形尺寸，判斷模具能否在所選的注射機上安裝和使用;5.具體結構方案:確定模具類型:如壓制模（敞開式、半閉合式、閉合式）、鑄壓模、注射模等；確定模具類型的主要結構，選擇理想的模具結構在于確定必需的成型設備，理想的型腔數，在絕對可靠的條件下能使模具本身的工作滿足該塑料制件的工藝技術和生產經濟的要求。對塑料制件的工藝技術要求是要保證塑料制件的幾何形狀，表面光潔度和尺寸精度。生產經濟要求是要使塑料制件的成本低，生產效率高，模具能連續地工作，使用壽命長,節省勞動力。

三、影響模具結構及模具個別系統的因素很多，很復雜：

1. 型腔布置。根據塑件的幾何結構特點、尺寸精度要求、批量大小、模具制造難易、模具成本等確定型腔數量及其排列方式;對于注射模來說，塑料制件精度為3級和3a級，重量為5克，采用硬化澆注系統，型腔數取4-6個；塑料制件為一般精度（4-5級），成型材料為局部結晶材料，型腔數可取16-20個；塑料制件重量為12-16克，型腔數取8-12個；而重量為50-100克的塑料制件，型腔數取4-8個。對于無定型的塑料制件建議型腔數為24-48個，16-32個和6-10個。當再繼續增加塑料制件重量時，就很少采用多腔模具。7-9級精度的塑料制件，最多型腔數較之指出的4-5級精度的塑料增多至50%;

2. 確定分型面。分型面的位置要有利于模具加工，排氣、脫模及成型操作，塑料制件的表面質量等;3. 確定澆注系統（主澆道、分澆道及澆口的形狀、位置、大?。┖团艢庀到y(tǒng)（排氣的方法、排氣槽位置、大?。?4. 選擇頂出方式（頂桿、頂管、推板、組合式頂出），決定側凹處理方法、抽芯方式;5. 決定冷卻、加熱方式及加熱冷卻溝槽的形狀、位置、加熱元件的安裝部位;6. 根據模具材料、強度計算或者經驗數據，確定模具零件厚度及外形尺寸，外形結構及所有連接、定位、導向件位置；7. 確定主要成型零件，結構件的結構形式；8. 考慮模具各部分的強度，計算成型零件工作尺寸；這些問題如果解決了，模具的結構形式自然就解決了。這時，就應該著手繪制模具結構草圖，為正式繪圖作好準備。

四、繪制模具圖：要求按照國家制圖標準繪制，但是也要求結合本廠標準和國家未規定的工廠習慣畫法；在畫模具總裝圖之前，應繪制工序圖，并要符合制件圖和工藝資料的要求。由下道工序保證的尺寸，應在圖上標寫注明"工藝尺寸"字樣。如果成型后除了修理毛刺之外，再不進行其他機械加工，那么工序圖就與制件圖完全相同。

在工序圖下面最好標出制件編號、名稱、材料、材料收縮率、繪圖比例等。
